Pickit 시리즈

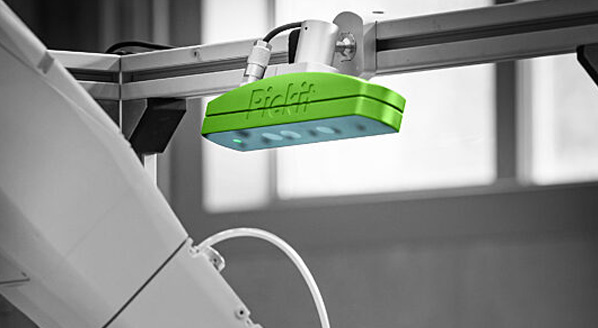

Pickit SD2

  • 표준화질이 향상된 새로운 카메라
넓은 시야각 최고의 가격 대비 성능 고정식 및 로봇 마운트

SD2의 주요 장점

  • prd2_img6.jpg
    고정식 및 로봇 장착형 사용IP65 등급을 획득한 고신뢰성 카메라
  • prd2_img7.jpg
    빈피킹과 디팔레타이징에 적합다양한 어플리케이션에 SD2를 사용해보세요.
  • prd2_img7.jpg
    높은 정확도4~10mm의 3D카메라 정확도

Camera Technical Specifications

3D 측정 방법 Active stereo
3D 이미지 획득 시간 From 400ms
3D 카메라 해상도(픽셀) 1280 x 960
3D 카메라 정확도(mm)* 4 - 10mm
추정 피킹 정확도** 1.5 x 3D 카메라 정확도
(최적의)작동거리 800 - 2000mm
3D 카메라 무게 620g
PC에 3D 카메라 연결 M12–8 (Ethernet)
IP rating IP 65
*FOV가 커지면 3D카메라 정확도가 낮아집니다.
** 실제 생산 환경에서의 평균 정확도

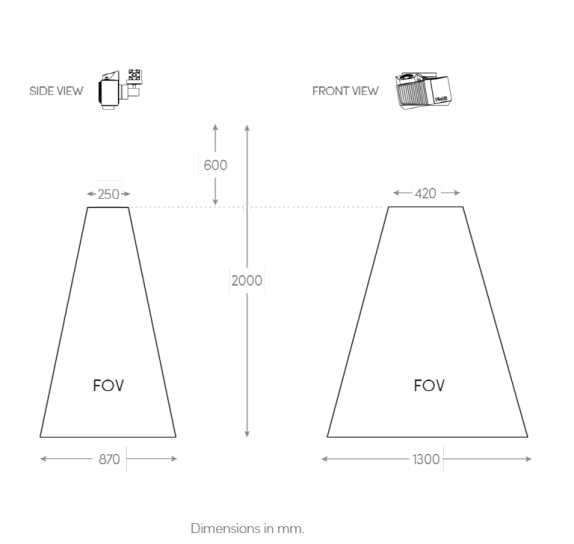

Camera Field of View

구성품

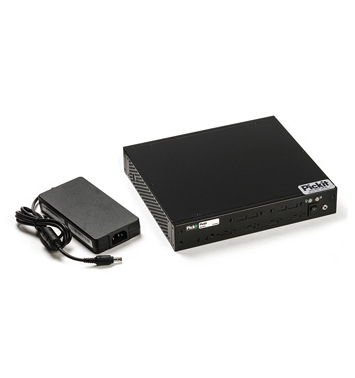

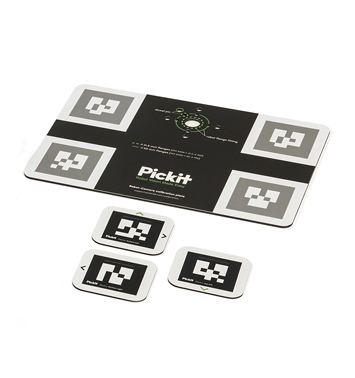

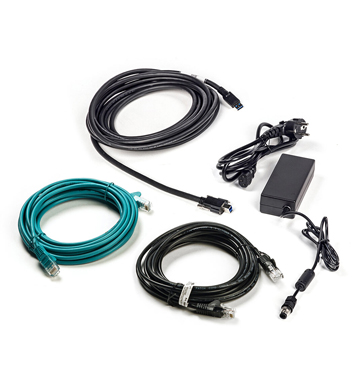

하드웨어

  • prd2_img6.jpg
  • prd2_img7.jpg
  • prd2_img7.jpg
  • prd2_img7.jpg

Pickit M-HD2

  • 컴팩트하고 정확도가 높은 3D비전 솔루션
소형 및 중형 부품 또는 표면 대상물의 크기는 10 x 10 x 5mm부터 검출 가능합니다 최고의 퍼포먼스

M-HD2의 주요 장점

  • prd2_img6.jpg
    로봇 마운트에 최적어떤 로봇 브랜드와도 호환되는 가볍고 컴팩트한 형태!
  • prd2_img7.jpg
    높은 정확도M-HD 모델보다 카메라 정확도가 2배 더 뛰어납니다!
  • prd2_img7.jpg
    Ethernet connectionPickit 프로세서를 통한 강력한 이더넷 연결 이점을 누리세요.

Camera Technical Specifications

3D 측정 방법 Structured light
3D 이미지 획득 시간 From 200ms
3D 카메라 해상도(픽셀) 1944 x 1200(2.3 MP)
3D 카메라 정확도(%) < 0,4%
3D 카메라정확도(mm)* 1 - 2mm
추정 피킹 정확도** 1.5 x 3D 카메라 정확도
(최적의)작동거리 500 - 1100mm
FOV 735 x 448mm @0.7m
  1049 x 640mm @1m
3D 카메라 무게 880g
PC에 3D 카메라 연결 M12–8 (Ethernet)
로봇에 PC 연결 이더넷을 통한 TCP/IP
*FOV가 커지면 3D카메라 정확도가 낮아집니다.
** 실제 생산 환경에서의 평균 정확도

Camera Field of View

구성품

하드웨어

  • prd2_img6.jpg
  • prd2_img7.jpg
  • prd2_img7.jpg
  • prd2_img7.jpg

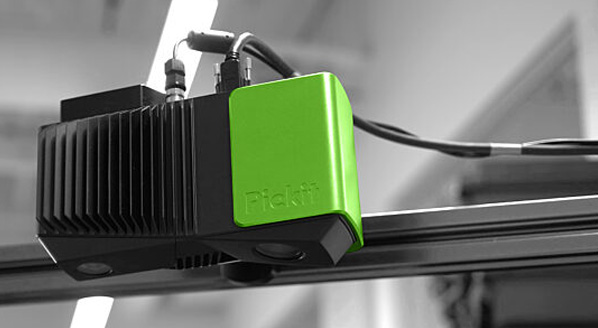

Pickit L-HD2

  • 컴팩트하고 활용도가 높으며 안정적인 카메라
높은 정확도 넓은 시야 범위 High versatility

L-HD2의 주요장점

  • prd2_img6.jpg
    고정식 및 로봇 장착형 사용모든 로봇 브랜드와 호환되는 가볍고 컴팩트한 형태
  • prd2_img7.jpg
    높은 정확성2 – 6mm 의 3D카메라 정확도
  • prd2_img7.jpg
    산업 환경에 적합한Pickit 프로세서를 통한 안정성 높은 이더넷 연결의 이점을 누리세요.

Camera Technical Specifications

3D 측정 방법 Structured light
3D 이미지 획득 시간 From 200ms
3D 카메라 해상도(픽셀) 2448 x 2048(5.0 MPx)
3D 카메라정확도(mm)* 2 - 6mm
추정 피킹 정확도** 1.5 x 3D 카메라 정확도
(최적의)작동거리 800 - 2700mm
3D 카메라 무게 1000g
PC에 3D 카메라 연결 M12–8 (Ethernet)
로봇에 PC 연결 이더넷을 통한 TCP/IP
*FOV가 커지면 3D카메라 정확도가 낮아집니다.
** 실제 생산 환경에서의 평균 정확도

Camera Field of View

구성품

하드웨어

  • prd2_img6.jpg
  • prd2_img7.jpg
  • prd2_img7.jpg
  • prd2_img7.jpg

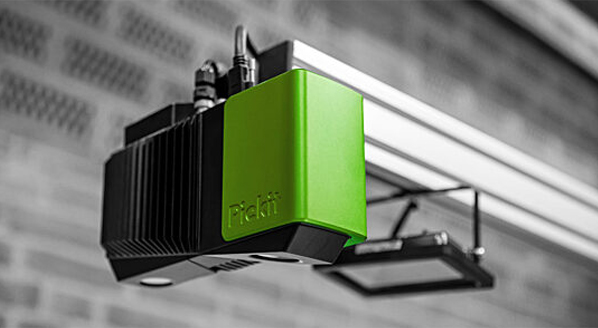

Pickit XL-HD2

  • 표준화질이 향상된 새로운 카메라
가장 넓은 시야각으로 높은 정확도 대형 빈피킹이나 팔레타이징에 적합 고정형 카메라

XL-HD2의 주요장점

  • prd2_img6.jpg
    넓은 시야각을 제공하는 견고한 고정형 카메라고정 카메라가 필요한 대형 빈피킹이나 팔레트와 함께 사용하기 이상적
  • prd2_img7.jpg
    높은 정확도2 – 4mm 의 3D카메라 정확도
  • prd2_img7.jpg
    산업 환경에 적합한기계적으로 견고한 방수 커넥터와 Ip65등급

Camera Technical Specifications

3D 측정 방법 Laser triangulation
3D 이미지 획득 시간 From 400ms
3D 카메라 해상도(픽셀) 2448 x 2064
3D 카메라정확도(mm)* 2 - 4mm
추정 피킹 정확도** 1.5 x 3D 카메라 정확도
(최적의)작동거리 2040 - 3240mm
3D 카메라 무게 6,3kg
PC에 3D 카메라 연결 M12–8 (Ethernet)
로봇에 PC 연결 이더넷을 통한 TCP/IP

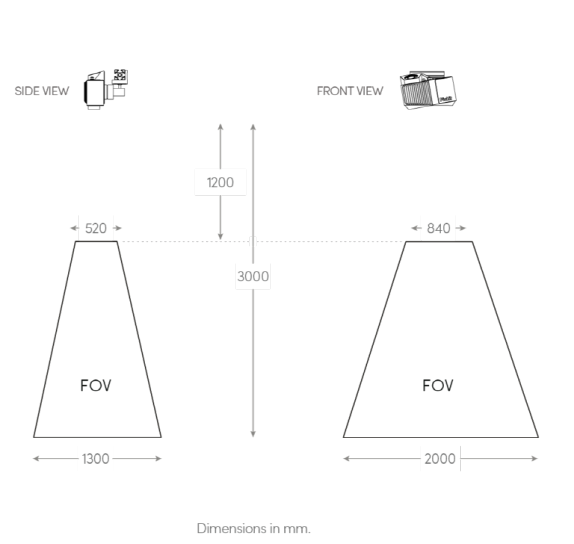

Camera Field of View

구성품

하드웨어

  • prd2_img6.jpg
  • prd2_img7.jpg
  • prd2_img7.jpg
  • prd2_img7.jpg

소프트웨어

    Pickit 카메라는 항상 Pickit 소프트웨어와 함께 제공됩니다.
    Pickit 카메라와 소프트웨어는 완전한 3D 비전 제품으로 반드시 함께 구매해야 합니다.
